簡述

FTS5000熔斷器測試系統，是針對各式熔斷器，保險絲等產品測試、驗證而設計的專業設備。可以滿足：GB/T 9364.1-2015 小型熔斷器 第1部分：小型熔斷器定義和小型熔斷體通用要求、GB/T 9364.2-2018 小型熔斷器 第2部分：管狀熔斷器及GB/T 9364.3-2018 小型熔斷器 第3部分：超小型熔斷體中相關熔斷、耐久性試驗的測試要求。

FTS5000配備高性能可編程直流電子負載和直流電源，可模擬各種工況測試，如加載、卸載、過載、耐久、熔斷計時、脈沖，電流循環沖擊、電流梯度測試等特性測試。配合控制板卡及溫度采集器，可實現對熔斷器的壓降及溫度進行測試。

測試過程中，系統軟件可以實時采集熔斷時間，壓降，自動計算等效電阻值和功率損耗值。可預覽設定的測試序列波形，可實時顯示帶載波形并支持測試數據保存與導出。

FTS5000測試系統的配置靈活度高，且所用電子負載可承受瞬時功率過載，能有效控制測試成本。

主要特點

FTS5000適合各類熔斷器、保險絲的檢測測試，提供眾多組合的硬件選擇，如FT大功率直流電源、FT大功率電子負載、FT多通道采集控制卡等。系統結合開放式軟體架構，提供專業的、功能強大的自動測試，主要特點包括：

1.      電流上升時間短（可實現斜率＞3.25a/us），超調小；

2.      測試電壓可調節，最高測試電壓可到1000V DC；

3.      具備脈沖和測試功能，脈沖時間可設置；

4.      通道支持多電流序列功能，負載帶載的電流和時序可編輯；

5.      具備保險絲熔斷測試功能，熔斷時間測量誤差：100us；

6.      具備工步測試功能，可實現電流梯度測試；

7.      可選配溫度采樣與電壓采樣，采集熔斷器溫度與壓降；

8.      可選配防爆柜，保障測試安全；

9.      測試數據可以導出保存；

10.    標準機柜式安裝，方便安裝、維護；

11.    智能風扇設計，散熱良好且噪聲小。

測試項目

FTS5000系統軟件擁有強大報表編輯制作、統計分析和管理功能，能提供完備的工具生成測試文件和執行測試管理。相關測試項目包括如下：

1.      壽命測試

2.      脈沖時序測試

3.      保險絲熔斷測試

4.      保險絲壓降檢測

5.      電流循環沖擊測試

6.      電流梯度測試

7.      負載動態變化測試

8.      溫度監控

9.      壓降測試

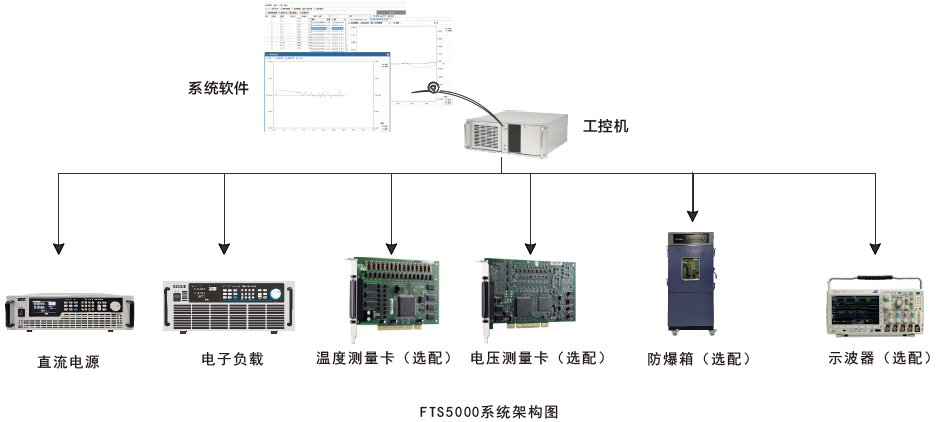

測試系統架構

測試軟件介紹

FTS5000的軟體平臺 WirePro II，為使用者提供了一個適合于廣泛應用的開放式軟體架構，WirePro II工作于Windows7/10以上工作環境。

1.      開放式軟件，可根據需求實現硬件設備的增加、調整、配置；

2.      可圖形化預覽設定的電流控制時序；

3.      具備電流遞增帶載功能，可手動/自動控制遞增的百分比或者電流值；

4.      可自動計算熔斷器測試時的線壓降、等效電阻；

5.      可顯示電壓、電流，溫度，運行時序，負載狀態等實時信息；

6.      具備報警功能；

7.      可實時顯示測試曲線，測試數據可導出成Excel文件保存。

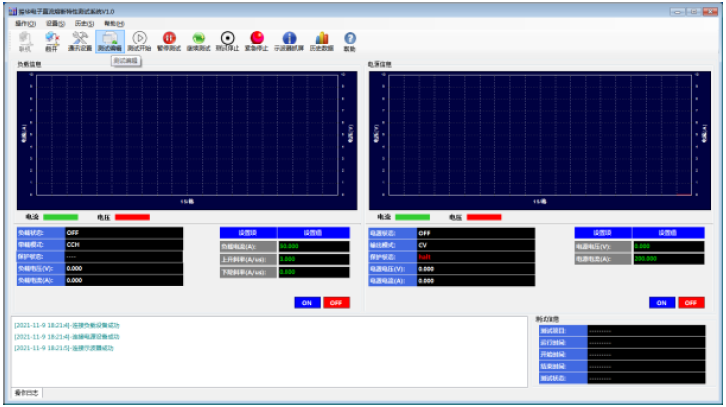

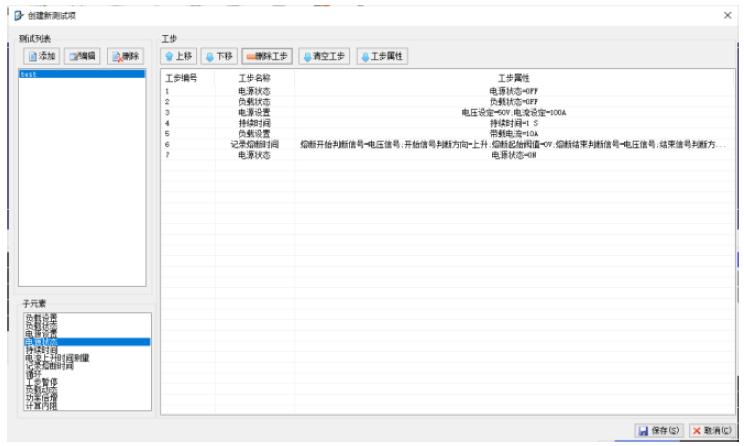

軟件測試界面

推薦測試儀器

直流電源

FTP9000系列

輸出范圍（單機）：0～2250V/0～1200A/0～150000W

FTG系列

輸出范圍（單機）：0～1500V/0～12000A/0～120000W

直流電子負載

FT63200系列

單通道輸入范圍：0～1200V/0～300A/0～3000W

FT6400系列

單通道輸入范圍：0～1200V/0～1200A/0～21kW

FT68200系列

單通道輸入范圍：0～1200V/0～2400A/0～60kW

測量附件

FT8000系列數據采集控制系統

可提供電壓測量、數字IO信號
