描述

新一代功率計，配備先進直觀的用戶界面

R&S?NRX 可同時支持至多四個羅德與施瓦茨功率探頭，并在可靈活配置的屏幕上清楚顯示結果。用戶界面采用觸摸屏操作概念，使用更加簡單。此外，前面板上的功能鍵可用于快速訪問最重要的功能。

基于觸摸屏的圖形用戶界面實現直觀操作

以直觀的數字和圖形顯示測量值，并提供直觀操作
5″ TFT 彩色顯示屏支持基于窗口的直觀操作概念。關鍵參數和功能具有彩色編碼，一覽便知。結果展示在可輕松配置的數字和圖形顯示窗口中。前面板上的功能鍵用于快速訪問最重要的功能。用戶可一鍵打開頻率設置菜單或?qū)⑦B接探頭調零。

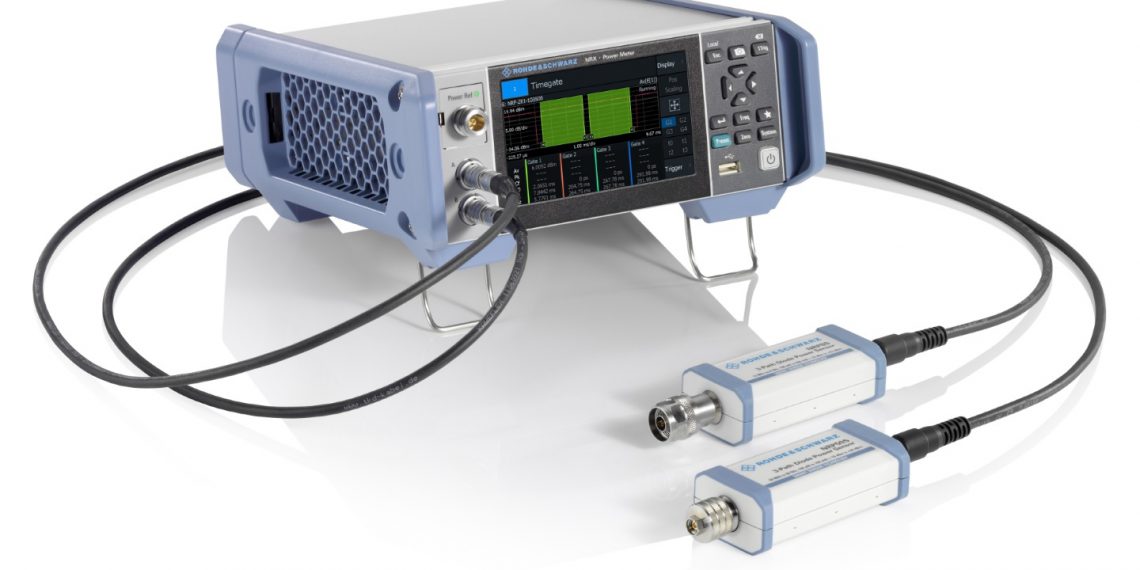

支持四個測量通道

R&S?NRX 可同時支持最多四個 R&S?NRP 系列和 R&S?NRQ6 功率探頭。
R&S?NRX 標配一個測量通道。用戶可以選擇將該功率計擴展至兩個或四個測量通道。在連續平均、突發平均、時隙和時門平均測量模式中，最多可同時顯示四個數字結果。比率、SWR、回波損耗和反射系數等計算值可與絕對和相對功率電平一起顯示。

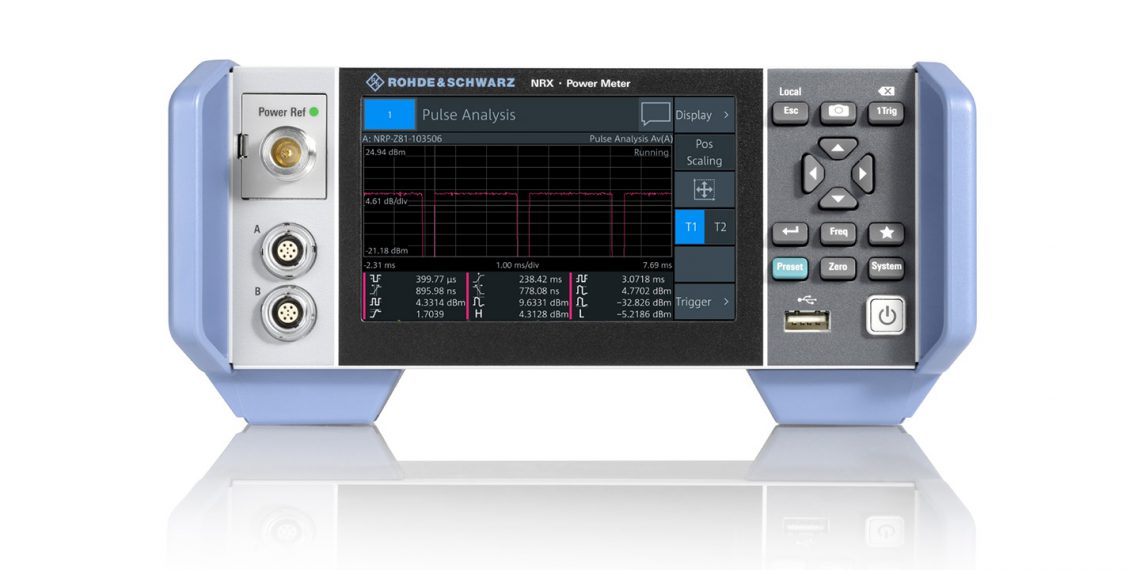

自動脈沖分析

無需手動計算即可獲取結果
所有 R&?NRP-Z8x 寬帶功率探頭均支持自動脈沖分析。用戶最多可在 18 個脈沖參數中選擇 12 個以與測量跡線一起顯示。

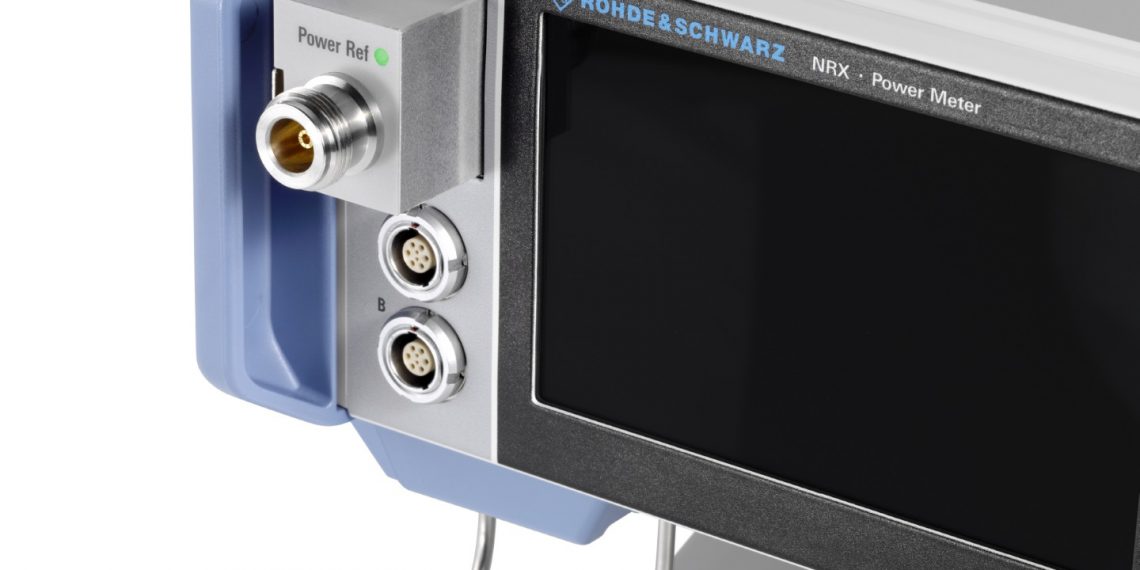

探頭檢測源

使用模塊精確驗證探頭
可選高精度 50 MHz/1 GHz 參考源模塊（R&S?NRX-B1 探頭檢測源）可用于連續波模式，以核查所有 R&S?NRP 功率探頭的功能。在脈沖模式下，可使用測試發生器來核查 R&S?NRP-Z8x 寬帶功率探頭或 R&S?NRQ 選頻功率探頭的脈沖測量性能。

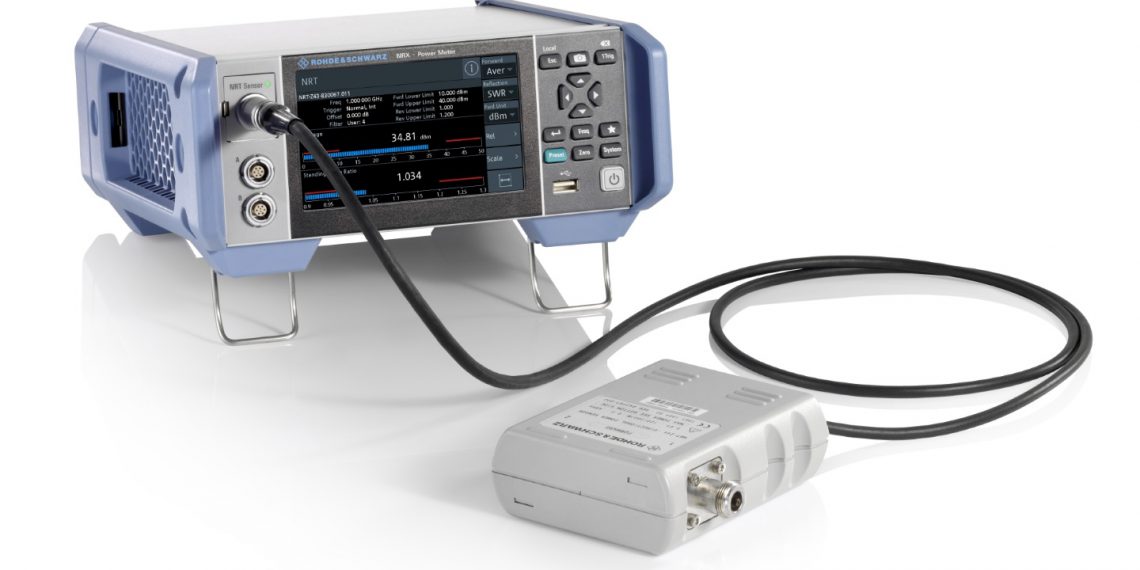

功率反射測量

定向功率計測量源以及負載之間的前向功率和反射功率
R&S?NRX 可以選擇性地為 R&S?NRT2 功率反射計提供 R&S?NRX-B9 接口。與 R&S?NRT2 功率反射計一樣，R&S?NRX 支持 R&S?NRT-Zxx 定向功率探頭的所有測量功能。易于用戶使用的大型觸摸屏可同時顯示前向功率和反向功率。
