羅德與施瓦茨SMBV100B 矢量信號發生器

型　　號：SMBV100B
名　　稱：羅德與施瓦茨SMBV100B 矢量信號發生器
品　　牌：羅德與施瓦茨
分　　類：射頻微波測試 > 射頻信號源
簡　　述：

頻率范圍介于 8 kHz 至 3 GHz 或 6 GHz 高輸出功率，高達 +34 dBm 500 MHz 調制帶寬，準確度一流 符合所有主要數字通信標準的信號生成，包括 5G NR、LTE 和 WLAN 標準 GNSS 模擬器，帶有 GPS、Glonass、Galileo、北斗和 QZSS/SBAS

申請服務

產品詳情

描述

移動通信、全球?qū)Ш叫l(wèi)星系統和更多應用的解決方案

R&S?SMBV100B矢量信號發生器高輸出功率、完全校準的寬帶信號生成和直觀的觸摸屏操作使R&S?SMBV100B成為各種應用的理想選擇。

SMBV100B符合主要數字通信標準（如5G NR、LTE和WLAN）的最新規范，是接收器和組件特性的測試解決方案。

R&S?SMBV100B可配備多種GNSS選件，使儀器成為可靠、功能齊全的GNSS模擬器。憑借其模擬能力，現實和復雜但可重復的全球?qū)Ш叫l(wèi)星系統方案可以在受控條件下運行。

SMBV100B 矢量信號發生器兼具卓越的性能特性，包括高輸出功率、寬調制帶寬以及出色的信號質量。此儀器的頻率范圍介于 8 kHz 至 6 GHz，覆蓋數字無線通信的所有重要射頻頻段。射頻調制帶寬高達 500 MHz，可滿足第四代和第五代通信標準的嚴苛要求。在航空航天和國防應用中，帶寬可確保生成復雜的脈沖信號。

在射頻組件驗證等多種測試裝置中，在高功率電平下提供信號非常重要。SMBV100B 可在高功率電平下確保信號質量。無需額外放大器，測試裝置更為簡單。

SMBV100B 具有直觀的觸摸屏圖形用戶界面，非常符合人體工程學，使用方便。這款可自定義的儀器也可滿足未來要求?？梢酝ㄟ^軟件激活碼添加選件，例如擴展頻率、帶寬和輸出功率，輕松為儀器增加其他功能。

主要特點

  • 頻率范圍介于 8 kHz 至 3 GHz 或 6 GHz

  • 高輸出功率，高達 +34 dBm

  • 500 MHz 調制帶寬，具備一流精度

  • 高功率電平下的出色 EVM 和 ACPR 結果

  • 可在客戶場所使用軟件激活碼輕松升級儀器

  • 7″ 觸摸屏，操作方便

極佳的信號質量

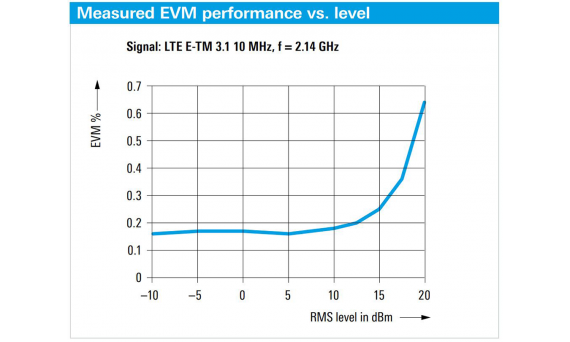

對于20 MHz LTE信號，即使在高輸出功率水平下，EVM性能也達到0.2%。
ACPR值<–72 dB ACPR（WCDMA測試模型1，64 DPCH，測量值）
低單邊帶相位噪聲<–134dB（測量）在1KHz和20KHz偏移。
測試夾具影響的實時補償。

調制帶寬寬，精度高

為了滿足更高調制帶寬的需要，R&S SMBV100B配備了高性能基帶，由于發生器的智能內部實時頻率響應校正，在整個500 MHz的帶寬上實現了<0.3 dB（測量）的幅度平坦度。

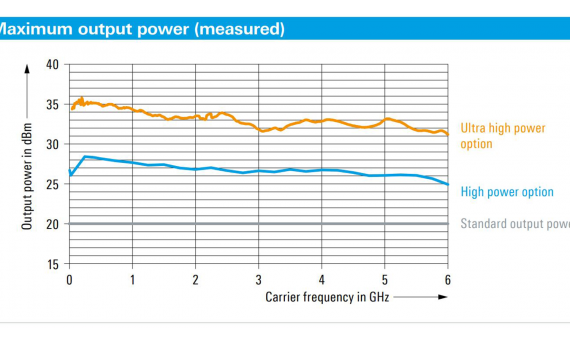

高輸出功率和優異的電平精度

當配備適當?shù)倪x件時，R&S SMBV100B可產生高達+34 dBm（在1 GHz下測量）的輸出功率，并且在幾乎整個頻率范圍內指定的電平增加到+25 dBm。
校準后，發生器必須以高精度重復設置每個測試序列的電平值。在這里，R&S SMBV100B提供了高性能，測量的電平重復性<0.09 dB。

全球?qū)Ш叫l(wèi)星系統模擬的選擇

R&S SMBV100B可配備多種GNSS選件，使儀器成為可靠、功能齊全的GNSS信號源。它具有極佳的模擬能力，用于配置可在受控條件下運行的現實和復雜但可重復的全球?qū)Ш叫l(wèi)星系統方案。這包括全球?qū)Ш叫l(wèi)星系統軌道的真實建模、信號傳播效應和系統誤差以及用戶環境的真實建模。

簡要規格

頻率范圍R&S.SMBVB-B103

連續波模式8 kHz 至 3 GHz

I/Q 模式1 MHz 至 3 GHz

R&S.SMBVB-B103 和 R&S.SMBVB-KB106

連續波模式8 kHz 至 6 GHz

I/Q 模式1 MHz 至 6 GHz
電平范圍峰值包絡功率 (PEP)
R&S.SMBVB-B103/-KB106標準

1 MHz < f ≤ 6 GHz–127 dBm 至 18 dBm

配備 R&S.SMBVB-K31 選件

1 MHz < f ≤ 4 GHz–127 dBm 至 +21 dBm

4 GHz < f ≤ 6 GHz–127 dBm 至 +20 dBm

配備 R&S.SMBVB-K31和R&S.SMBVB-B32選件

10 MHz < f ≤ 6 GHz–127 dBm 至 +25 dBm
頻譜純度

單邊帶相位噪聲f = 1 GHz，20 kHz 偏移，1 Hz 測量帶寬< –126 dBc，–132 dBc（典型值）
諧波1 MHz < f ≤ 6 GHz，電平 ≤ 13 dBm< –30 dBc
非諧波f = 1 GHz，電平 > +10 dBm，偏移 > 10 kHz< –76 dBc
模擬調制支持的模擬調制模式

配備 R&S.SMBVB-K720 選件AM、FM、φM

配備 R&S.SMBVB-K22 選件脈沖調制
I/Q 調制

射頻調制帶寬具有內部基帶 I/Q，I/Q 寬帶開啟

1 MHz < f ≤ 1000 MHz±25% 的載波頻率

f > 1000 MHz±250 MHz

具有外部 I/Q 輸入，I/Q 寬帶開啟

1 MHz ≤ f ≤ 4 GHz±25% 的載波頻率

f > 4 GHz±1 GHz
指定射頻調制帶寬中的調制頻率響應具有內部基帶 I/Q，I/Q 寬帶開啟，優化模式：高質量< 1.0 dB，< 0.3 dB（測量值）



I/Q 基帶發生器

信號帶寬標準120 MHz

配備 R&S.SMBVB-K523 選件240 MHz

配備 R&S.SMBVB-K523 和 R&S.SMBVB-K524 選件500 MHz
ARB 存儲深度標準64 Msample

配備 R&S.SMBVB-K511 選件256 Msample

配備 R&S.SMBVB-K511 和 R&S.SMBVB-K512 選件1 Gsample

配備 R&S.SMBVB-K511、R&S.SMBVB-K512 和 R&S.SMBVB-K513 選件2 Gsample
數字標準支持的標準及調制系統5G NR、OFDM 信號生成、蜂窩 IoT、LTE 第 8/9/10/11/12 版、3GPP FDD HSPA/HSPA+、 GSM/EDGE/EDGE Evolution、CDMA2000.、 j/p/ac/ax、AWGN 等1xEV-DO Rev. A/B、WLAN IEEE 802.11a/b/g/n/

訂貨信息

型號訂貨號說明
SMBV100B1423.1003.02矢量信號發生器， ARB (64 Msamples, 120 MHz RF bandwidth)
頻率選件
SMBVB-B1031423.6270.028 kHz to 3 GHz
SMBVBKB1061423.6370.02Frequency extension to 6 GHz
射頻選件
SMBVB-B11423.6470.02OCXO reference oscillator
SMBVB-B1H1423.6570.02High performance OCXO reference oscillator
SMBVB-B31423.7260.021 GHz reference
SMBVB-K7041423.7618.02Flexible reference input from 1 MHz to 100 MHz
SMBVB-K311423.6670.02High output power
SMBVB-B321423.6711.02Ultra high output power
SMBVB-K901423.7601.02Phase coherence
SMBVB-K221423.7560.02Pulse modulator
SMBVB-K231423.7576.02Pulse generator
SMBVB-K241423.7582.02Multifunction generator
SMBVB-K7201423.7599.02AM/FM/φM
基帶
SMBVB-K171423.7624.02Differential analog I/Q outputs
SMBVB-K191423.7630.02Digital baseband output
SMBVB-K5111423.7653.02ARB memory extension to 512 Msample
SMBVB-K5121423.7660.02ARB memory extension to 1 Gsample
SMBVB-K5131423.8589.02ARB memory extension to 2 Gsample
SMBVB-K5201423.7676.02Baseband realtime extension
SMBVB-K5231423.7682.02Baseband extension to 240 MHz RF bandwidth
SMBVB-K5241423.7699.02Baseband extension to 500 MHz RF bandwidth
基帶加強
SMBVB-K621423.7876.02Additive white Gaussian noise (AWGN)
SMBVB-K801423.7647.02Bit error rate tester
SMBVB-K5401423.7701.02Envelope tracking
SMBVB-K5411423.7718.02AM/AM, AM/M predistortion
SMBVB-K5441423.8150.02User-defined frequency response correction
SMBVB-K5481423.8820.02Crest factor reduction
數字標準
SMBVB-K401423.7724.02GSM/EDGE
SMBVB-K411423.7730.02EDGE Evolution
SMBVB-K421423.7747.023GPP FDD
SMBVB-K461423.7760.02CDMA2000R
SMBVB-K471423.7776.021xEV-DO
SMBVB-K501423.7782.02TD-SCDMA
SMBVB-K511423.7799.02TD-SCDMA enhanced BS/MS tests
SMBVB-K541423.7824.02IEEE 802.11 (a/b/g/n/j/p)
SMBVB-K551423.7830.02EUTRA/LTE
SMBVB-K601423.7853.02BluetoothR EDR
SMBVB-K611423.7860.02Multicarrier CW signal generation
SMBVB-K831423.7899.023GPP FDD HSPA/HSPA+, enhanced BS/MS tests
SMBVB-K841423.7901.02EUTRA/LTE release 9 and enhanced features
SMBVB-K851423.7918.02EUTRA/LTE release 10 (LTE advanced)
SMBVB-K861423.7924.02IEEE 802.11ac
SMBVB-K871423.7930.021xEV-DO Rev. B
SMBVB-K891423.7947.02NFC A/B/F
SMBVB-K1121423.8037.02LTE release 11 and enhanced features
SMBVB-K1131423.8043.02LTE release 12
SMBVB-K1141423.8050.02OFDM signal generation
SMBVB-K1151423.8066.02Cellular IoT
SMBVB-K1171423.8089.02BluetoothR 5.x
SMBVB-K1191423.8108.02LTE release 13/14/15
SMBVB-K1311423.8720.02LORA
SMBVB-K1421423.8114.02IEEE 802.11ax
SMBVB-K1431423.8637.02Cellular IoT release 14
SMBVB-K1441423.8608.025G NR
SMBVB-K1461423.8808.02Cellular IoT release 15
使用WinIQSIM2的數字標準
SMBVB-K2401423.8166.02GSM/EDGE
SMBVB-K2411423.8172.02EDGE Evolution
SMBVB-K2421423.8189.023GPP FDD
SMBVB-K2441423.8195.02GPS
SMBVB-K2461423.8208.02CDMA2000R
SMBVB-K2471423.8214.021xEV-DO Rev A
SMBVB-K2501423.8220.02TD-SCDMA
SMBVB-K2511423.8237.02TD-SCDMA enhanced BS/MS tests
SMBVB-K2521423.8243.02DVB-H
SMBVB-K2531423.8250.02DAB/T-DMB
SMBVB-K2541423.8266.02IEEE 802.11a/b/g/n
SMBVB-K2551423.8272.02EUTRA/LTE
SMBVB-K2601423.8295.02BluetoothR EDR
SMBVB-K2611423.8308.02Multicarrier CW signal generation
SMBVB-K2621423.8314.02Additive White Gaussian Noise (AWGN)
SMBVB-K2661423.8320.02Galileo
SMBVB-K2831423.8337.023GPP FDD HSPA/HSPA+, enhanced BS/MS tests
SMBVB-K2841423.8343.02EUTRA/LTE release 9 and enhanced features
SMBVB-K2851423.8350.02EUTRA/LTE release 10 (LTE advanced)
SMBVB-K2861423.8366.02IEEE 802.11ac
SMBVB-K2871423.8372.021xEV-DO Rev. B
SMBVB-K2891423.8389.02NFC A/B/F
SMBVB-K2941423.8395.02GLONASS 1 satellite
SMBVB-K2981423.8408.02Modernized GPS
SMBVB-K4071423.8489.02BeiDou
SMBVB-K4121423.8495.02LTE release 11 and enhanced features
SMBVB-K4131423.8508.02EUTRA/LTE release 12
SMBVB-K4141423.8595.02OFDM signal generation
SMBVB-K4151423.8514.02Cellular IoT
SMBVB-K4161423.8520.02DVB-S2/DVB-S2X
SMBVB-K4171423.8537.02BluetoothR 5.x
SMBVB-K4181423.8543.02Verizon 5GTF signals
SMBVB-K4191423.8550.02LTE release 13/14/15
SMBVB-K4311423.8737.02LORA
SMBVB-K4321423.8837.02Modernized BeiDou
SMBVB-K4421423.8566.02IEEE 802.11ax
SMBVB-K4431423.8643.02Cellular IoT release 14
SMBVB-K4441423.8614.025G NR
SMBVB-K4461423.8814.01Cellular IoT release 15
波形包，使用PC軟件
SMBVB-K2001423.8714.711 waveform
SMBVB-K2001423.8714.725 waveforms
SMBVB-K2001423.8714.7550 waveforms
Options with external Pulse Sequencer software or Pulse Sequencer (DFS) software
SMBVB-K3001423.8414.02Pulse sequencing
SMBVB-K3011423.8420.02Enhanced pulse sequencing
SMBVB-K3081423.8437.02DF
SMBVB-K3501423.8443.02DFS signal generation
GNSS和航空
SMBVB-K441423.7753.02GPS
SMBVB-K661423.7882.02Galileo
SMBVB-K941423.7953.02GLONASS
SMBVB-K981423.7960.02Modernized GPS
SMBVB-K1061423.7982.02SBAS/QZSS
SMBVB-K1071423.7999.02BeiDou
SMBVB-K1081423.8008.02GNSS real world simulation
SMBVB-K1091423.8014.02GNSS realtime interface
SMBVB-K1321423.8789.02Modernized BeiDou
SMBVB-K1331423.8743.02Single-satellite GNSS
SMBVB-K1341423.8750.02Upgrade to dual-frequency GNSS
SMBVB-K1351423.8766.02Upgrade to triple-frequency GNSS
SMBVB-K1361423.8772.02Add 6 GNSS channels
SMBVB-K1371423.8795.02Add 12 GNSS channels
SMBVB-K1111423.8020.02GBAS
SMBVB-K1511423.8120.02ILS
SMBVB-K1521423.8137.02VOR
SMBVB-K1531423.8143.02DME
SMBVB-K3601423.8650.02eraGLONASS test suite
SMBVB-K3611423.8666.02eCall test suite
其他
SMBVB-B801423.7160.02Removable mass storage
SMBVB-B811423.7360.02Rear panel connector for RF path
