頻率范圍介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz 可選的附加射頻路徑（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz） 通用配置： 從單通道矢量信號發生器到多通道 MIMO 接收機測試儀 具有八個信號源以及 32 個衰落通道，非常適用于 MIMO、MSR 或 LTE Advanced 應用 采用模塊化體系架構，以便更好地適應各種應用

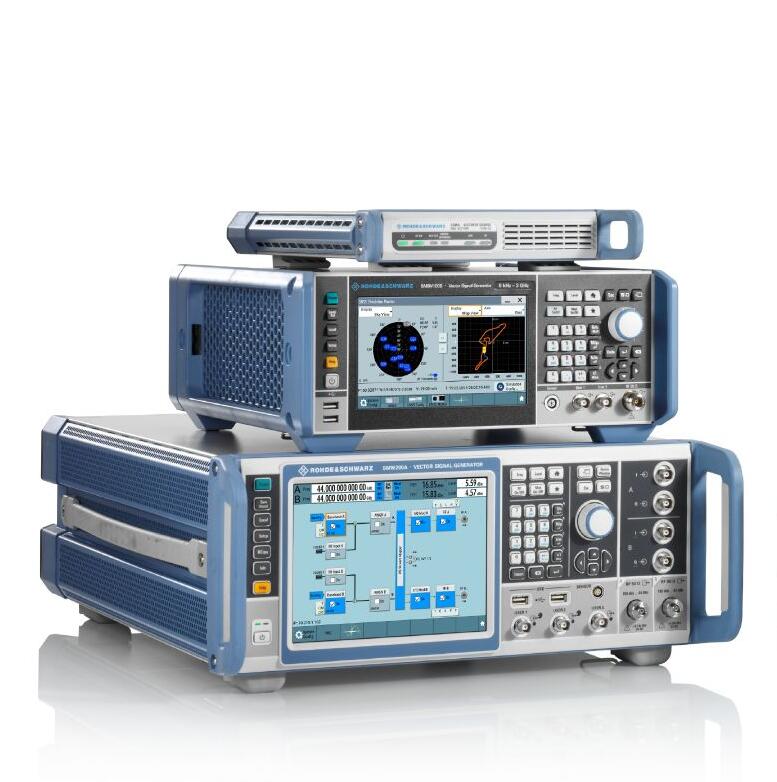

SMW200A 是一種矢量信號發生器，適用于嚴苛的應用。 得益于靈活性、性能以及直觀化操作，這款矢量信號發生器可用于生成復雜的高質量數字調制信號。SMW200A 是一款數字調制信號發生器，適用于新型寬帶通信系統的開發、3G 和 4G 及 5G基站的驗證或航空航天和國防工業應用。內部基帶高達 2 GHz 的 I Q 調制帶寬滿足第四代及第五代標準（5G、LTE Advanced 及 IEEE 802 11ac ad），SMW200A 是為滿足未來需求而設計的。
頻率范圍介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz
可選的附加射頻路徑（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）
通用配置： 從單通道矢量信號發生器到多通道 MIMO 接收機測試儀
具有八個信號源以及 32 個衰落通道，非常適用于 MIMO、MSR 或 LTE Advanced 應用
采用模塊化體系架構，以便更好地適應手頭上的應用
輕松生成復雜信號
在兩個具有實時編碼器及 ARB 的內部基帶模塊上，有八個基帶發生器
內部數字增加基帶信號，即便存在頻率及電平偏移
寬帶基帶及矢量信號發生器集于一體
支持所有重要的數字標準，比如 5G 候選空中接口、LTE（最高第 12 版）、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000?/1xEV-DO、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad
不需要符合數字標準的單獨的 PC 軟件
生成適用于模塊、接收機及 DFS 測試的雷達信號場景
LTE 及 3GPP 測試用例向?qū)?，便于根?jù) 3GPP TS 25.141 或 3GPP TS 36.141 輕松進行基站一致性測試
包絡跟蹤及 AM/AM、AM/φM 預失真選件，用于充分測試和驗證 ET 調制器芯片組
可選集成式衰落模擬器，用于在 160 MHz 的帶寬下進行通道仿真
所有重要的衰落場景均已預設
安裝四個衰落模塊，提供多達 32 個“邏輯”衰減器
使用單個儀器實施所有重要的 MIMO 衰落場景，比如 2×2、3×3、4×4、8×4 及 4×8
支持復雜的應用，比如雙載波 HSPA、LTE 載波聚合以及 MIMO 和多用戶 LTE）
R&S?SGT100A 信號發生器模塊，以提供八個射頻通道
高信號質量，有助于在頻譜和調制測量中確保高精確度
內部基帶 2 GHz I/Q 調制帶寬（射頻帶寬）
在 2 GHz 帶寬內，調制頻率響應為 <0.4 dB（測量值）
高端脈沖調制，開關比為 > 80 dB 以及上升/下降時間為
優秀的頻譜純度（在 1 GHz、20 kHz 偏置下，SSB 相位噪聲通常為 –139 dBc）
相位相參選項，比如用于波束賦形應用
3 GHz、6 GHz 及 12.75 GHz 射頻通道（帶電子衰減器）
直觀化操作概念以及智能幫助功能，幫助用戶很快取得成功
關鍵操作元素框圖，直觀呈現信號流
自適應 GUI，提供簡單及復雜場景的概覽
圖形化信號監控，幾乎覆蓋信號流中的每個點
提供完整用戶文件的上下文有關在線幫助系統
SCPI 宏記錄器及代碼發生器，用于通過手動操作步驟生成可執行的遠程控制代碼（比如，針對 MATLAB?、CVI 等）
儀器定制化，以適應幾乎所有的應用
便于改造基帶模塊的先進插件系統，無需重新校準儀器
可隨時進行軟件升級，只需通過密鑰單快速激活
| 頻率 | ||
| 頻率范圍，射頻通道 A | R&S?SMW-B103 | 100 kHz 至 3 GHz |
| R&S?SMW-B106 | 100 kHz 至 6 GHz | |
| R&S?SMW-B112 | 100 kHz 至 12.75 GHz | |
| R&S?SMW-B120 | 100 kHz 至 20 GHz | |
| R&S?SMW-B131 | 100 kHz 至 31.8 GHz | |
| R&S?SMW-B140/-B140N | 100 kHz 至 40 GHz | |
| 頻率范圍，射頻通道 B（可選，詳見 R&S?SMW200A 數據表了解可能的射頻通道配置） | R&S?SMW-B203 | 100 kHz 至 3 GHz |
| R&S?SMW-B206 | 100 kHz 至 6 GHz | |
| R&S?SMW-B212 | 100 kHz 至 12.75 GHz | |
| R&S?SMW-B220 | 100 kHz 至 20 GHz | |
| 設置時間 | SCPI 模式 | < 1.2 ms，600 μs（典型值） |
| 電平 | ||
| 指定電平范圍 | 3 MHz ≤ f < 20 GHz | –120 dBm 至 +18 dBm (PEP) |
| R&S?SMW-B131，R&S?SMW-B140/-B140N | –120 dBm 至 +15/+18 dBm (PEP)，取決于射頻 | |
| 設置時間 | SCPI 模式 | < 1 ms，600 μs（典型值） |
| R&S?SMW-B120/-B131/-B140/-B140N/-B220，帶機械步進衰減器轉換 | < 25 ms | |
| 頻譜純度 | ||
| 諧波 | 電平 < 10 dBm，CW | < –30 dBc |
| R&S?SMW-B120/-B131/-B140/-B140N/-B220， f >3.5 GHz | < –55 dBc | |
| 非諧波 | 具有全量程直流輸出的 CW 或矢量調制，電平 > –10 dBm， 載波偏移 > 10 kHz，200 MHz < f ≤ 1500 MHz | |
| 標準 | < –80 dBc | |
| 帶 R&S?SMW-B22 選件 | < –90 dBc | |
| SSB 相位噪聲 | CW，載波偏移 = 20 kHz，f = 1 GHz | |
| 標準 | < –131 dBc，–135 dBc | |
| 帶 R&S?SMW-B22 選件 | < –136 dBc，–139 dBc | |
| CW，載波偏移 = 20 kHz，f = 10 GHz | ||
| 標準 | < –111 dBc，–115 dBc | |
| 帶 R&S?SMW-B22 選件 | < –116 dBc，–119 dBc | |
| 模擬調制 | ||
| 支持的模擬調制模式 | AM，F(xiàn)M(可選)，φM(可選)，脈沖(可選) | |
| I/Q 調制 | ||
| 射頻調制帶寬 | 具有內部寬帶基帶，“I/Q 寬帶”開 | |
| 300 MHz ≤ f ≤ 2.5 GHz | ±40% 的載波頻率 | |
| f > 2.5 GHz | ±1 GHz | |
| 具有內部 標準基帶，“I/Q 寬帶”開，f ≥ 250 MHz | ±80 MHz | |
| 指定射頻調制帶寬中的調制頻率響應 | 具有內部寬帶基帶，“I/Q 寬帶”開 | < 1.0 dB，< 0.4 dB（測量值） |
| 寬帶基帶發生器 | R&S?SMW-B9 選件，可安裝 2 個基帶發生器 | |
| 信號帶寬 | 取決于選件 | 2000 MHz |
| ARB 存儲深度 | 取決于選件 | 2 Gsample |
| 頻率偏移 | 取決于選件 | -1000 MHz 至 + 1000 MHz |
| 標準基帶發生器 | R&S?SMW-B10 選件，可安裝 2 個基帶發生器 | |
| 信號帶寬 | 取決于選件 | 160 MHz |
| ARB 存儲深度 | 取決于選件 | 1 Gsample |
| 頻率偏移 | 取決于選件 | -80 MHz 至 +80 MHz |
| 數字標準 | ||
| 支持的標準及調制系統 | 5G 候選空中接口、LTE 版本 8/9/10/11,12、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000?、1xEV-DO R | |
| 型號 | 訂貨號 | 說明 |
| SMW200A | 1412.0000.02 | 矢量信號發生器 |
| SMW-B1003 | 1428.4700.02 | 100 kHz to 3 GHz |
| SMW-B1006 | 1428.4800.02 | 100 kHz to 6 GHz |
| SMW-B1007 | 1428.7700.02 | 100 kHz to 7.5 GHz |
| SMW-B1012 | 1428.4900.02 | 100 kHz to 12.75 GHz |
| SMW-B1020 | 1428.5107.02 | 100 kHz to 20 GHz |
| SMW-B1031 | 1428.5307.02 | 100 kHz to 31.8 GHz |
| SMW-B1040 | 1428.8506.02 | 100 kHz to 40 GHz |
| SMW-B1040N | 1428.8606.02 | 100 kHz to 40 GHz, I/Q modulation bandwidth and minimum pulse width limited |
| SMW-B1044 | 1428.5507.02 | 100 kHz to 44 GHz |
| SMW-B1044N | 1428.5407.02 | 100 kHz to 44 GHz, I/Q modulation bandwidth and minimum pulse width limited |
| SMW-B13 | 1413.2807.02 | Signal routing and baseband main module, one I/Q path to RF |
| SMW-B13T | 1413.3003.02 | Signal routing and baseband main module, two I/Q paths to RF |
| SMW-B13XT | 1413.8005.02 | Wideband baseband main module, two I/Q paths to RF |
| SMW-B709 | 1428.7300.02 | Low phase noise for RF path A |
| SMW-B710 | 1428.6503.02 | Improved close-in phase noise performance for RF path A |
| SMW-B711 | 1428.6703.02 | Ultra low phase noise for RF path A |
| SMW-B2003 | 1428.5707.02 | 100 kHz to 3 GHz |
| SMW-B2006 | 1428.5807.02 | 100 kHz to 6 GHz |
| SMW-B2007 | 1428.7900.02 | 100 kHz to 7.5 GHz |
| SMW-B2020 | 1428.6103.02 | 100 kHz to 20 GHz |
| SMW-B719 | 1428.7500.02 | Low phase noise for RF path B |
| SMW-B720 | 1428.6903.02 | Improved close-in phase noise performance for RF path B |
| SMW-B721 | 1428.7100.02 | Ultra low phase noise for RF path B |
| SMW-B90 | 1413.5841.02 | Phase coherence |
| SMW-K22 | 1413.3249.02 | Pulse modulator |
| SMW-K23 | 1413.3284.02 | Pulse generator |
| SMW-K24 | 1413.3332.02 | Multifunction generator |
| SMW-K703 | 1413.7380.02 | 100 MHz, 1 GHz ultra low noise reference input/output |
| SMW-K704 | 1414.6541.02 | Flexible reference input (1 MHz to 100 MHz) |
| SMW-K720 | 1413.7438.02 | AM/FM/φM |
| SMW-K739 | 1413.7167.02 | Differential analog I/Q inputs |
| SMW-B10 | 1413.1200.02 | Baseband generator with ARB (64 Msample) and digital modulation (realtime), 120 MHz RF bandwidth |
| SMW-B10F | 1414.4303.02 | Baseband generator for GNSS with high dynamics, with ARB (64 Msample) and digital modulation (realtime), 120 MHz RF bandwidth |
| SMW-K16 | 1413.3384.02 | Differential analog I/Q outputs |
| SMW-K18 | 1413.3432.02 | Digital baseband output |
| SMW-K501 | 1413.9218.02 | Extended sequencing |
| SMW-K511 | 1413.6860.02 | ARB memory extension to 512 Msample |
| SMW-K512 | 1413.6919.02 | ARB memory extension to 1 Gsample |
| SMW-K522 | 1413.6960.02 | Baseband extension to 160 MHz RF bandwidth |
| SMW-K551 | 1413.9724.02 | Slow I/Q |
| SMW-B9 | 1413.7350.02 | Wideband baseband generator with ARB (256 Msample), 500 MHz RF bandwidth |
| SMW-K17 | 1414.2346.02 | Wideband differential analog I/Q outputs |
| SMW-K19 | 1414.3865.02 | Digital baseband output for SMW200A wideband baseband |
| SMW-K502 | 1413.9260.02 | Wideband extended sequencing |
| SMW-K503 | 1414.3620.02 | Realtime control interface |
| SMW-K504 | 1414.3665.02 | Realtime control interface with enhanced PDW rate and control PDWs |
| SMW-K515 | 1413.9360.02 | ARB memory extension to 2 Gsample |
| SMW-K525 | 1414.6129.02 | Baseband extension to 1 GHz RF bandwidth |
| SMW-K527 | 1414.6158.02 | Baseband extension to 2 GHz RF bandwidth |
| SMW-K62 | 1413.3484.02 | Additive white gaussian noise (AWGN) |
| SMW-K80 | 1414.6187.02 | Bit error rate tester |
| SMW-K540 | 1413.7215.02 | Envelope tracking |
| SMW-K541 | 1413.7267.02 | AM/AM, AM/φM predistortion |
| SMW-K544 | 1414.3707.02 | User-defined frequency response correction |
| SMW-K546 | 1414.6487.02 | Digital Doherty |
| SMW-K548 | 1414.6641.02 | Crest factor reduction |
| SMW-K810 | 1414.6341.02 | Enhanced noise generation |
| SMW-K811 | 1414.6364.02 | Notched signals |
| SMW-B14 | 1413.1500.02 | Fading simulator |
| SMW-B15 | 1414.4710.02 | Fading simulator and signal processor |
| SMW-K71 | 1413.3532.02 | Dynamic fading |
| SMW-K72 | 1413.3584.02 | Enhanced fading models |
| SMW-K73 | 1414.2300.02 | OTA-MIMO fading enhancements |
| SMW-K74 | 1413.3632.02 | MIMO fading/routing |
| SMW-K75 | 1413.9576.02 | Higher-order MIMO |
| SMW-K76 | 1413.9624.02 | Multiple entities |
| SMW-K78 | 1414.1833.02 | Radar echo generation |
| SMW-K550 | 1413.7315.02 | Stream extender |
| SMW-K820 | 1414.2581.02 | Customized dynamic fading |
| SMW-K821 | 1414.4403.02 | MIMO subsets for higher-order MIMO |
| SMW-K40 | 1413.3684.02 | GSM/EDGE |
| SMW-K41 | 1413.3732.02 | EDGE Evolution |
| SMW-K42 | 1413.3784.02 | 3GPP FDD |
| SMW-K44 | 1413.3832.02 | GPS |
| SMW-K46 | 1413.3884.02 | CDMA2000 |
| SMW-K47 | 1413.3932.02 | 1xEV-DO |
| SMW-K49 | 1413.3984.02 | IEEE 802.16 |
| SMW-K50 | 1413.4039.02 | TD-SCDMA |
| SMW-K51 | 1413.4080.02 | TD-SCDMA enhanced BS/MS tests |
| SMW-K52 | 1413.6090.02 | DVB-H/DVB-T |
| SMW-K54 | 1413.4139.02 | IEEE 802.11 (a/b/g/n) |
| SMW-K55 | 1413.4180.02 | EUTRA/LTE |
| SMW-K60 | 1413.4239.02 | BluetoothR EDR |
| SMW-K61 | 1413.4280.02 | Multicarrier CW signal generation |
| SMW-K66 | 1413.4380.02 | Galileo |
| SMW-K68 | 1413.4439.02 | TETRA Release 2 |
| SMW-K69 | 1413.4480.02 | LTE closed-loop BS test |
| SMW-K81 | 1413.4539.02 | Log file generation |
| SMW-K83 | 1413.4580.02 | 3GPP FDD HSPA/HSPA+, enhanced BS/MS tests |
| SMW-K84 | 1413.5435.02 | EUTRA/LTE Release 9 and enhanced features |
| SMW-K85 | 1413.5487.02 | EUTRA/LTE Release 10 (LTE-Advanced) |
| SMW-K86 | 1413.5635.02 | IEEE 802.11ac |
| SMW-K87 | 1413.6519.02 | 1xEV-DO Rev. B |
| SMW-K89 | 1413.6619.02 | NFC A/B/F |
| SMW-K94 | 1414.1485.02 | GLONASS |
| SMW-K98 | 1414.1533.02 | Modernized GPS |
| SMW-K99 | 1414.2881.02 | Extension to 48 GNSS channels per baseband |
| SMW-K106 | 1414.2923.02 | SBAS/QZSS |
| SMW-K107 | 1414.1585.02 | BeiDou |
| SMW-K108 | 1414.2975.02 | Real-world scenarios |
| SMW-K109 | 1414.3013.02 | GNSS realtime interfaces (RT remote control) |
| SMW-K112 | 1413.8505.02 | LTE Release 11 and enhanced features |
| SMW-K113 | 1414.1933.02 | LTE Release 12 |
| SMW-K114 | 1414.1985.02 | OFDM signal generation |
| SMW-K115 | 1414.2723.02 | Cellular IoT |
| SMW-K116 | 1414.2630.02 | DVB-S2/DVB-S2X |
| SMW-K117 | 1414.3336.02 | BluetoothR 5.x |
| SMW-K118 | 1414.3465.02 | Verizon 5GTF signals |
| SMW-K119 | 1414.3542.02 | LTE Release 13/14/15 |
| SMW-K120 | 1414.3094.02 | Advanced GNSS applications |
| SMW-K130 | 1414.3788.02 | OneWeb user-defined signal generation |
| SMW-K131 | 1414.6464.02 | LoRaR |
| SMW-K141 | 1414.1333.02 | IEEE 802.11ad |
| SMW-K142 | 1414.3259.02 | IEEE 802.11ax |
| SMW-K143 | 1414.6064.02 | Cellular IoT Release 14 |
| SMW-K144 | 1414.4990.02 | 5G New Radio |
| SMW-K145 | 1414.6506.02 | 5G New Radio closed-loop BS test |
| SMW-K146 | 1414.6564.02 | Cellular IoT Release 15 |
| SMW-K355 | 1414.3742.02 | OneWeb reference signals |
| SMW-K360 | 1414.2800.02 | ERA-GLONASS test suite (SMW-K360 option) |
| SMW-K361 | 1414.2846.02 | eCall test suite (SMW-K361 option) |
| SMW-K542 | 1413.9876.02 | Baseband power sweep |
| 使用WinIQSIM2 | ||
| SMW-K240 | 1413.4739.02 | GSM/EDGE |
| SMW-K241 | 1413.4780.02 | EDGE Evolution |
| SMW-K242 | 1413.4839.02 | 3GPP FDD |
| SMW-K244 | 1413.4880.02 | GPS 1 satellite |
| SMW-K246 | 1413.4939.02 | CDMA2000R |
| SMW-K247 | 1413.4980.02 | 1xEV-DO |
| SMW-K249 | 1413.5035.02 | IEEE 802.16 |
| SMW-K250 | 1413.5087.02 | TD-SCDMA |
| SMW-K251 | 1413.5135.02 | TD-SCDMA enhanced BS/MS tests |
| SMW-K252 | 1413.6190.02 | DVB-H/DVB-T |
| SMW-K253 | 1413.6248.02 | DAB/T-DMB |
| SMW-K254 | 1413.5187.02 | IEEE 802.11n |
| SMW-K255 | 1413.5235.02 | EUTRA/LTE |
| SMW-K260 | 1413.5287.02 | BluetoothR EDR |
| SMW-K261 | 1413.5335.02 | Multicarrier CW signal generation |
| SMW-K262 | 1413.6460.02 | Additive white gaussian noise (AWGN) |
| SMW-K266 | 1413.7015.02 | Galileo 1 satellite |
| SMW-K268 | 1413.5387.02 | TETRA Release 2 |
| SMW-K283 | 1413.6290.02 | 3GPP FDD HSPA/HSPA+, enhanced BS/MS tests |
| SMW-K284 | 1413.5535.02 | EUTRA/LTE Release 9 and enhanced features |
| SMW-K285 | 1413.5587.02 | EUTRA/LTE Release 10 (LTE-Advanced) |
| SMW-K286 | 1413.5687.02 | IEEE 802.11ac |
| SMW-K287 | 1413.6560.02 | 1xEV-DO Rev. B |
| SMW-K289 | 1413.6654.02 | NFC A/B/F |
| SMW-K294 | 1413.7067.02 | GLONASS 1 satellite |
| SMW-K298 | 1414.3171.02 | Modernized GPS 1 satellite |
| SMW-K407 | 1413.7115.02 | BeiDou 1 satellite |
| SMW-K412 | 1413.8557.02 | LTE Release 11 and enhanced features |
| SMW-K413 | 1414.2030.02 | EUTRA/LTE Release 12 |
| SMW-K414 | 3636.0434.02 | OFDM signal generation |
| SMW-K415 | 1414.2769.02 | Cellular IoT |
| SMW-K416 | 1414.2681.02 | DVB-S2/DVB-S2X |
| SMW-K417 | 1414.3371.02 | Bluetooth 5.x |
| SMW-K418 | 1414.3507.02 | Verizon 5GTF signals |
| SMW-K419 | 1414.3588.02 | LTE Release 13 and 14 |
| SMW-K430 | 1414.3820.02 | OneWeb user-defined signal generation |
| SMW-K431 | 1414.6441.02 | LoRa |
| SMW-K441 | 1414.1385.02 | IEEE 802.11ad |
| SMW-K442 | 1414.3294.02 | IEEE 802.11ax |
| SMW-K443 | 1414.6093.02 | Cellular IoT Release 14 |
| SMW-K444 | 1414.5022.02 | 5G New Radio |
| SMW-K300 | 1413.8805.02 | Pulse sequencing |
| SMW-K301 | 1413.9776.02 | Enhanced pulse sequencing |
| SMW-K304 | 1413.8957.02 | Moving emitters and receiver |
| SMW-K306 | 1413.9053.02 | Multiple emitters (interleaved) |
| SMW-K308 | 1414.1433.02 | Direction finding |
| SMW-K315 | 1414.6529.02 | Pulse-on-pulse simulation |
| SMW-K350 | 1413.9160.02 | DFS signal generation |
| SMW-B81 | 1413.5893.02 | Rear panel connectors for RF path A (3/6 GHz) and I/Q |
| SMW-B82 | 1413.5941.02 | Rear panel connectors for RF path B (3/6 GHz) |
| SMW-B83 | 1414.0937.02 | Rear panel connectors for RF path A (20/31.8/40 GHz) and I/Q |
| SMW-B84 | 1414.1033.02 | Rear panel connectors for RF path B (20 GHz) |
| SMW-B93 | 1414.1885.02 | Solid state drive |
掃一掃，關注我們!
您當前的位置：
