符合汽車、商業、軍事和無線標準
涵蓋開發和認證期間的測試

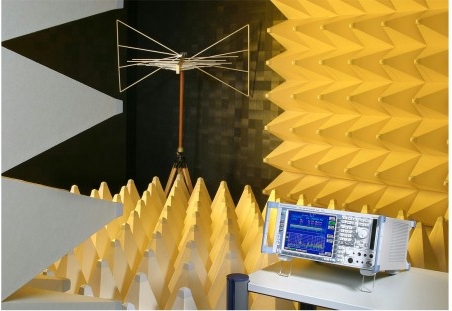

R&S公司?TS9982是傳導和輻射電磁測量的基礎系統。由于其模塊化設計，它涵蓋了廣泛的應用，并且可以非常容易地適應手頭的測量任務。任何配置都是可能的——從進行的測量和帶有緊湊試驗室的小型預符合性系統，到200 V/m整車的認證試驗系統。不同應用的組合或增量擴展也不存在問題。

所有測試系統均由R&S?EMC32 EMC測試軟件控制，具有多種功能，如廣泛的EUT和系統監控。從系統設計和實施到安裝和培訓，這些交鑰匙系統和我們的EMC專家從單一來源提供一切。

R&S公司?TS9982由EMS控制單元、一個或多個放大器、傳導測量轉換器、輻射測量天線和現場探頭組成。該系統完全由計算機控制，這使得可重復性和全自動測試序列成為可能。還可以激活交互式測試模式以運行進一步的測試或進行修改。

EMS控制單元包括信號發生器、路徑選擇器、功率計和聯鎖電路。R&S的使用?IMS將所有這些特性組合在一個單元中，使得設計非常緊湊。由于系統組件較少，通常不需要機架。

對于有特殊要求的大型系統，如測量整車時所涉及的系統，EMS控制單元采用單個部件。在這種情況下，系統的核心是R&S?TS-RSP開關單元，根據需要通過不同的插件進行配置，并可以驅動高達10 kW的外部電源開關。

根據從世界各地實施的大量系統中獲得的經驗，所有系統組件都已實現理想匹配，從而在DUT上產生高效的電場。

在1ghz到40ghz的頻率范圍內，移動微波測試系統直接與被測器件相鄰，從而防止了超過3ghz的高頻電纜損耗。

例如，在大廳門打開時關閉射頻電源的聯鎖電路，可提供人身安全，并始終包含在系統中。

R&S公司?TS9982 EMS測試系統配有R&S?EMC32用于Windows的EMC測試軟件。該軟件可以根據所有相關標準進行自動和手動EMS測量。R&S公司?EMC32是一種方便、經濟、可靠的工具，能夠快速、方便地進行系統操作和高吞吐量。擴展的測試和配置功能確保了結果的高再現性。與R&S?IMS，R&S?基于EMC32的軟件已作為R&S包含在軟件包中?IMS操作系統。
