儀器設置簡單快捷，用戶可迅速獲取測量結果 R&S?FSV3000 信號與頻譜分析儀一鍵即可測量，可以通過基于事件的操作捕獲信號，并使用 SCPI 記錄器輕松編寫腳本程序，從而快速設置復雜測量。分析儀還具有出色的測量速度，可實現高效生產。

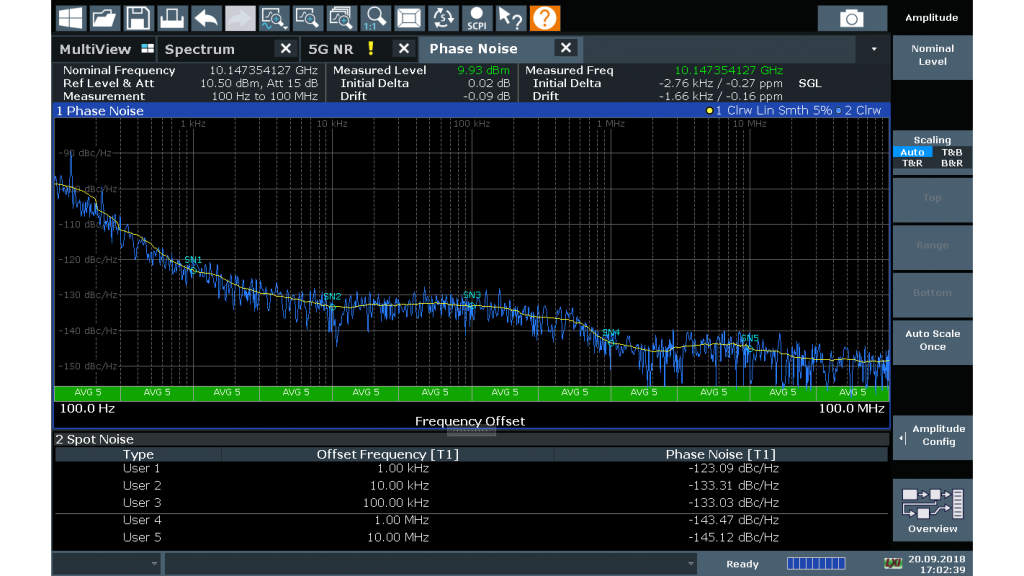

高性能 R&S?FSW 信號與頻譜分析儀可幫助工程師完成嚴苛任務。它具備較高的內部分析帶寬，可對寬帶組件和通信系統進行特征校準。該儀器具備出色的相位噪聲，有助于開發適用于雷達等應用的高性能振蕩器。
滿足嚴格要求的射頻性能
R&S?FSW 重新定義了信號與頻譜分析儀，在鄰道泄漏比 (ACLR) 和諧波測量的相位噪聲、顯示平均噪聲電平、互調抑制以及動態范圍方面具備卓越的射頻性能。
12.1英寸高分辨率多點觸摸顯示屏，支持手勢-平板設計，Windows 10外觀
不同的測量可以同時顯示在不同的窗口中，這使得結果解釋更容易
嵌入式SCPI記錄器簡化了自動遠程控制測量的代碼生成
R&S?FSW可擴展、內部分析帶寬高達8.3 GHz，可讓您捕獲下行鏈路信號的整個帶寬并評估整個系統。

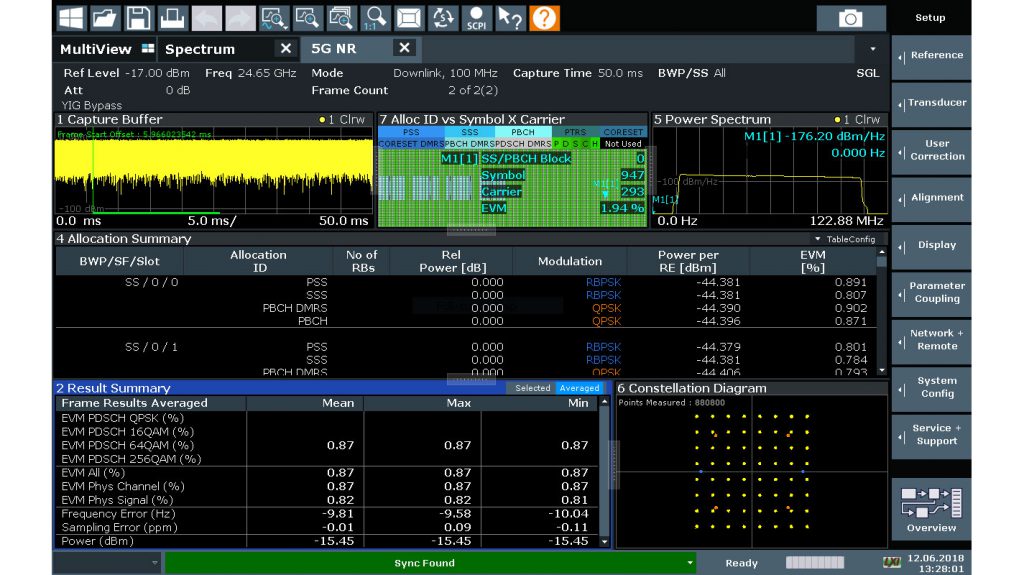

R&S?FSW-K144和R&S?FSW-K145選項包括在下行鏈路和上行鏈路中3GPP 5G NR的帶內測量。對每個信號子幀進行了分析，給出了各種測量結果，包括不同信道和信號的EVM、頻率和功率。
除了其寬的分析帶寬（高達8.3GHz），R&S?FSW提供的分析功能對雷達測試至關重要。

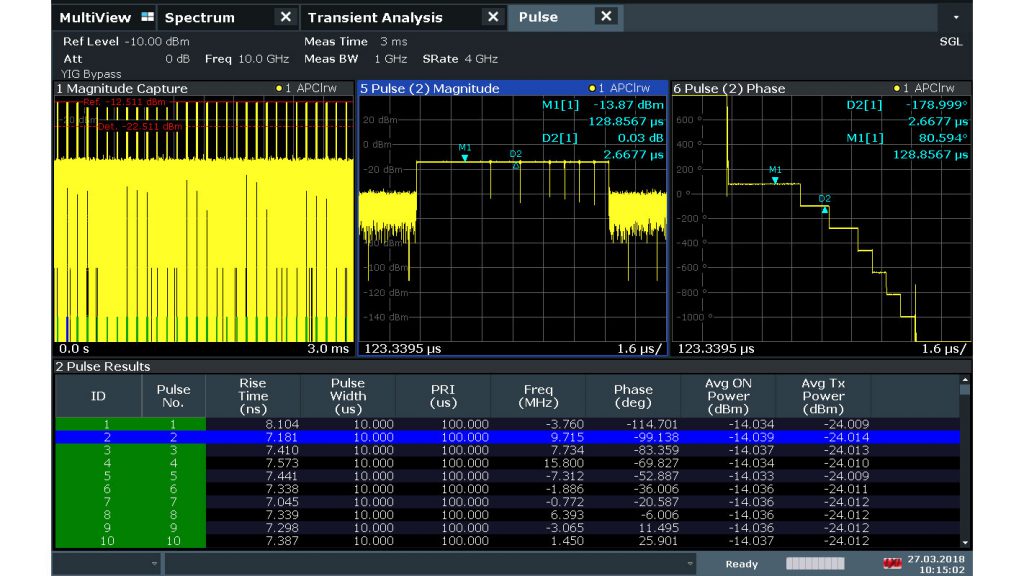

R&S?FSW-K6脈沖測量應用程序可通過按鍵測量所有相關脈沖參數
R&S?FSW-K6S時間旁瓣測量選項測量脈沖壓縮參數
R&S?FSW-K60/K60H選項分析跳頻信號
E 頻段免影像寬帶信號分析

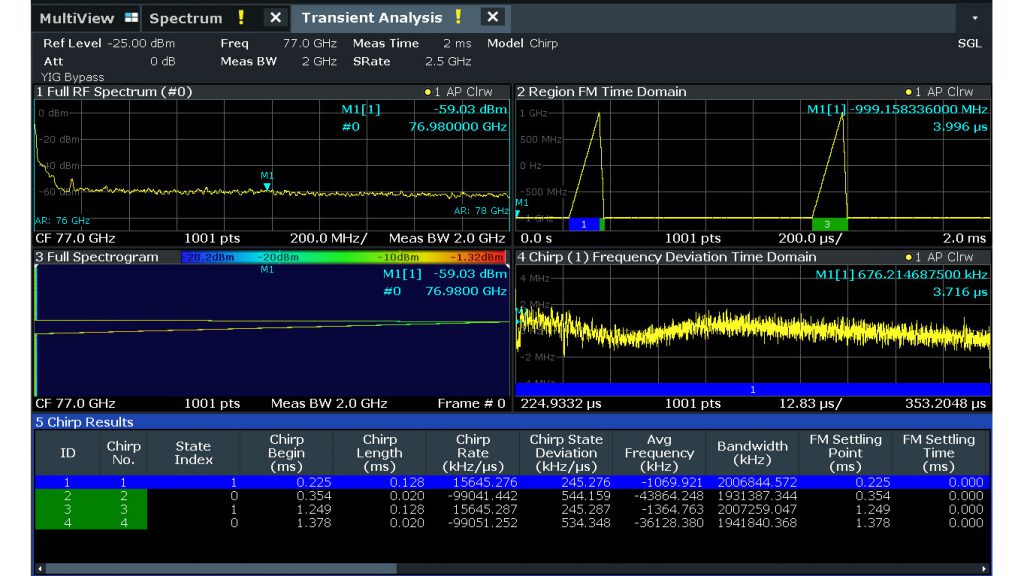

R&S?FSW85 信號與頻譜分析儀具備 YIG 預選器，適用頻率范圍為 8GHz 至 85GHz，可支持免影像頻譜分析。它具備高達 8.3GHz 的分析帶寬，配備 R&S?FSW-K60/-K60C 瞬態分析/線性調頻測量選件，可對汽車電子雷達等應用中高達 5 GHz 的寬調頻連續波信號進行特性分析。
用于設計、開發和測試衛星有效載荷、有效載荷子系統以及組件的高性能測量解決方案

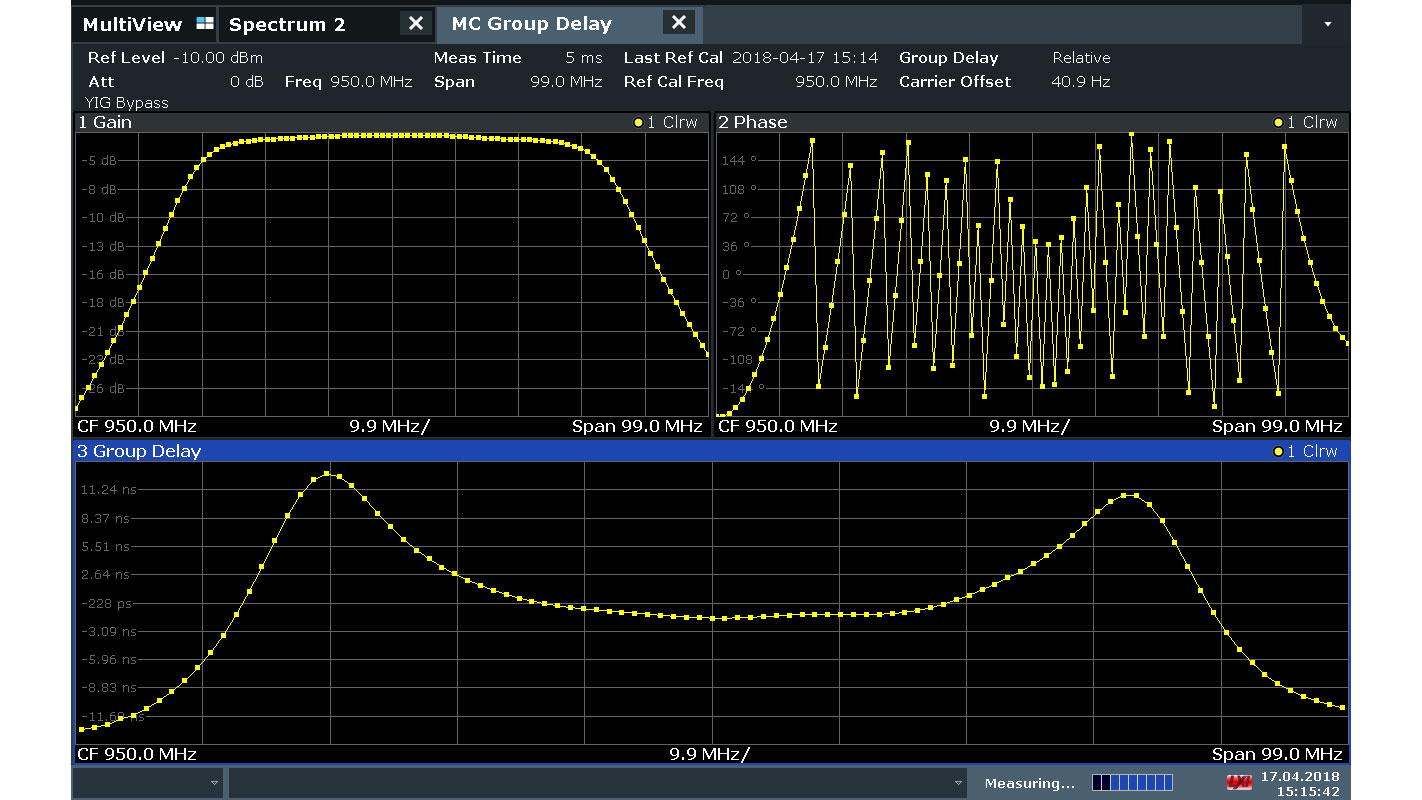

R&S?FSW 提供專用測量應用以用于關鍵測量任務，例如群延時、線性度、增益轉移和噪聲功率比 (NPR) 等。它還可解調符合 DVB-S2X 和 OneWeb 等不同標準的衛星射頻信號。R&S?FSW 分析帶寬高達 8.3 GHz 并且可擴展，滿足不斷增長的寬信號帶寬需求。

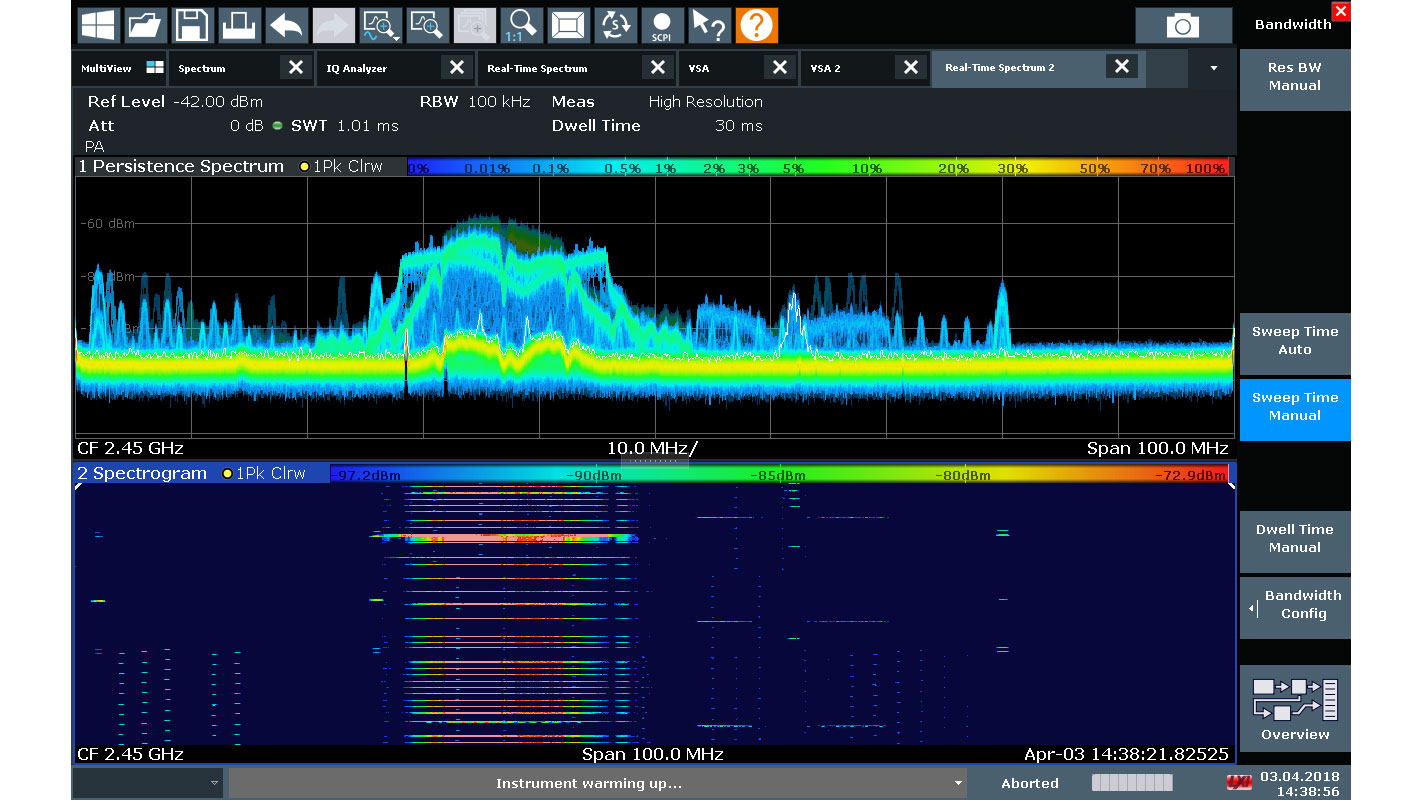

使用實時頻譜分析選件捕獲所有信息
用戶可以使用 R&S?FSW 實時選件在高達 800MHz 的帶寬中可靠檢測納秒級極短偶發干擾信號，即使接近強力載波時也同樣如此。實時頻譜分析有助于用戶分析現有跳頻算法并創建替代算法，以防止相同頻段內符合不同標準的信號之間發生沖突。

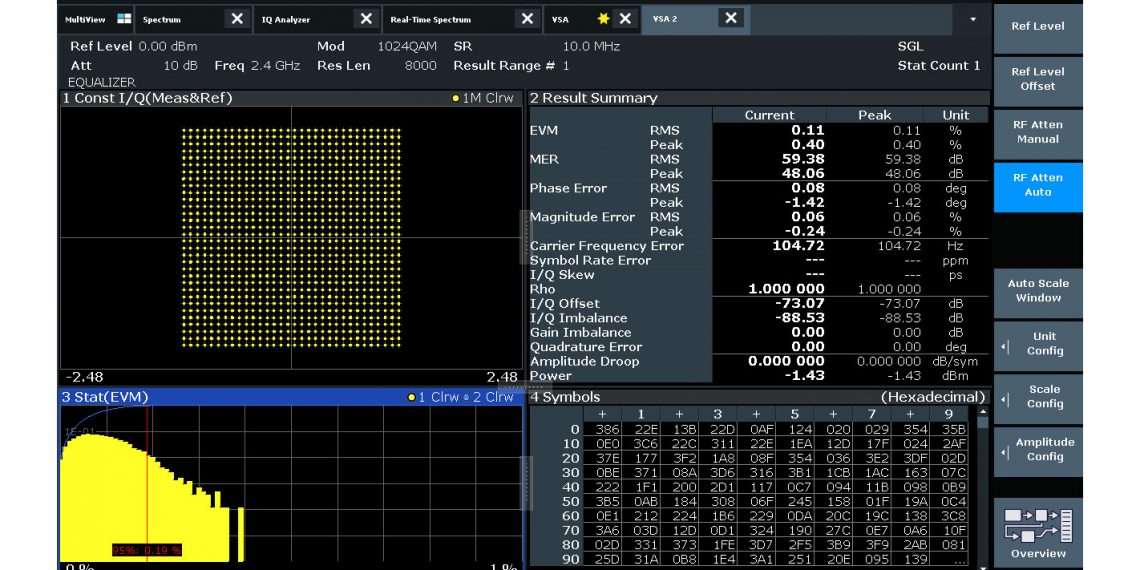

數字信號分析
R&S?FSW-K70 矢量信號分析選件可幫助用戶靈活分析精確到比特級的數字調制單載波。盡管分析工具數目繁多，但結構清晰的操作理念可以很好地簡化測量。R&S?FSW-K70M 可以分析采用兩種不同調制方案的信號，例如 DVB-S2X 信號。R&S?FSW-K70P 擴展選件可以測量 PRBS 數據（包括 PRBS23）的原始誤碼率 (BER)。
| 頻率 | ||
| 頻率范圍 | R&S?FSW8 | 2 Hz to 8 GHz |
| R&S?FSW13 | 2 Hz to 13.6 GHz | |
| R&S?FSW26 | 2 Hz to 26.5 GHz | |
| R&S?FSW43 | 2 Hz to 43.5 GHz | |
| R&S?FSW50 | 2 Hz to 50 GHz | |
| R&S?FSW67 | 2 Hz to 67 GHz | |
| R&S?FSW85 | 2 Hz to 85 GHz up to 90 GHz with R&S?FSW-B90G option, YIG preselector = off | |
| Aging of frequency reference | 1 × 10–7/year | |
| with R&S?FSW-B4 option | 3 × 10–8/year | |
| 帶寬 | ||
| 分辨率帶寬 | standard filter | 1 Hz to 10 MHz, 80 MHz (with R&S?FSW-B8 option) |
| RRC filter | 18 kHz (NADC), 24.3 kHz (TETRA), 3.84 MHz (3GPP) | |
| channel filter | 100 Hz to 5 MHz | |
| video filter | 1 Hz to 10 MHz | |
| I/Q 解調帶寬 | 10 MHz | |
| with R&S?FSW-B28 option | 28 MHz | |
| with R&S?FSW-B40 option | 40 MHz | |
| with R&S?FSW-B80 option | 80 MHz | |
| with R&S?FSW-B160 option | 160 MHz | |
| with R&S?FSW-B320 option | 320 MHz | |
| with R&S?FSW-B512 option | 512 MHz | |
| with R&S?FSW-B1200 option | 1.2 GHz1) | |
| with R&S?FSW-B2001 option | 2 GHz1) | |
| with R&S?FSW-B4001 option | 4.4 GHz2) | |
| with R&S?FSW-B6001 option | 6.4 GHz3) | |
| with R&S?FSW-B8001 option | 8.3 GHz3) | |
| with R&S?FSW-B2000 option | 2 GHz4) | |
| with R&S?FSW-B5000 option | 5 GHz5) | |
| 相位噪聲 | ||
| 10 kHz offset from carrier | 500 MHz carrier | –141 dBc (1 Hz) (typ.) |
| 1 GHz carrier | –140 dBc (1 Hz) (typ.) | |
| 10 GHz carrier | –133 dBc (1 Hz) (typ.) | |
| 顯示的平均噪聲電平 (DANL) | ||
| 2 GHz | –156 dBm (1 Hz) (typ.) | |
| with R&S?FSW-B13 option | –159 dBm (1 Hz) (typ.) | |
| DANL with preamplifier (R&S?FSW-B24 option) | 2 GHz | –169 dBm (1 Hz) (typ.) |
| 互調 | ||
| Third-order intercept (TOI) | f < 1 GHz | +30 dBm (typ.) |
| f < 3 GHz | +25 dBm (typ.) | |
| 19 GHz to 26.5 GHz | +23 dBm (typ.) | |
| 總測量不確定度 | 8 GHz | < 0.37 dB |
1) Not available for the R&S?FSW8 and R&S?FSW13.
2)Available for the R&S?FSW43, R&S?FSW50, R&S?FSW67, R&S?FSW85.
3)Available for the R&S?FSW43, R&S?FSW50, R&S?FSW67, R&S?FSW85 for f ≥ 18 GHz.
4) 2 GHz demodulation bandwidth for frequencies > 5.5 GHz. R&S?RTO2044 digital oscilloscope required. Not available for the R&S?FSW8 and R&S?FSW13.
5) Available for the R&S?FSW85 and R&S?FSW43 (R&S?RTO2064 oscilloscope required).
型號名稱 | 訂貨號 | 頻率范圍 | 使用外部諧波混頻器時的最大頻率 | 最大分析帶寬 | 最大實時帶寬 |
| R&S?FSW8 | 1331.5003.08 | 2 Hz 至 8 GHz | 不支持 | 512 MHz | 512 MHz |
| R&S?FSW13 | 1331.5003.13 | 2 Hz 至 13.6 GHz | 不支持 | 512 MHz | 512 MHz |
| R&S?FSW26 | 1331.5003.26 | 2 Hz 至 26.5 GHz | 500 GHz | 2 GHz | 800 MHz |
| R&S?FSW43 | 1331.5003.43 | 2 Hz 至 43.5 GHz | 500 GHz | 8.3 GHz | 800 MHz |
| R&S?FSW50 | 1331.5003.50 | 2 Hz 至 50 GHz | 500 GHz | 8.3GHz | 800 MHz |
| R&S?FSW67 | 1331.5003.67 | 2 Hz 至 67 GHz | 500 GHz | 8.3 GHz | 800 MHz |
| R&S?FSW85 | 1331.5003.85 | 2 Hz 至 85 GHz（使用 R&S?FSW-B90G 選件：2 Hz 至 90 GHz） | 500 GHz |
