R&S?RTP示波器外形緊湊，具備先進的技術理念。它內部集成定制化的前端ASIC和實時處理硬件，能夠以夠快的速度執行高達16 GHz的準確測量。 R&S?RTP高性能示波器將一流的信號完整性與出色的波形捕獲率和分析功能相結合。羅德與施瓦茨精心設計的前端組件使示波器平臺從4 GHz擴展至16 GHz。專用波形捕獲與處理的ASIC芯片使其具有750 000波形/秒的捕獲與處理速率。高精度的數字觸發系統能夠捕獲微弱的信號異常，并能夠以16 Gbps數據率對嵌入式時鐘信號進行基于硬件的時鐘數據恢復（CDR）。
R&S?RTP示波器外形緊湊，具備先進的技術理念。它內部集成定制化的前端ASIC和實時處理硬件，能夠以很快的速度執行高達16 GHz的準確測量。
R&S?RTP高性能示波器將一流的信號完整性與出色的波形捕獲率和分析功能相結合。羅德與施瓦茨精心設計的前端組件使示波器平臺從4 GHz擴展至16 GHz。專用波形捕獲與處理的ASIC芯片使其具有750 000波形/秒的捕獲與處理速率。高精度的數字觸發系統能夠捕獲微弱的信號異常，并能夠以16 Gbps數據率對嵌入式時鐘信號進行基于硬件的時鐘數據恢復（CDR）。
R&S?RTP是能夠在維持高捕獲率的同時實時補償信號接入損傷的示波器。用戶可以根據S參數來配置基于硬件的補償濾波器。直接在補償濾波器后采用的實時數學模塊甚至可以針對去嵌差模信號和共模信號進行觸發。

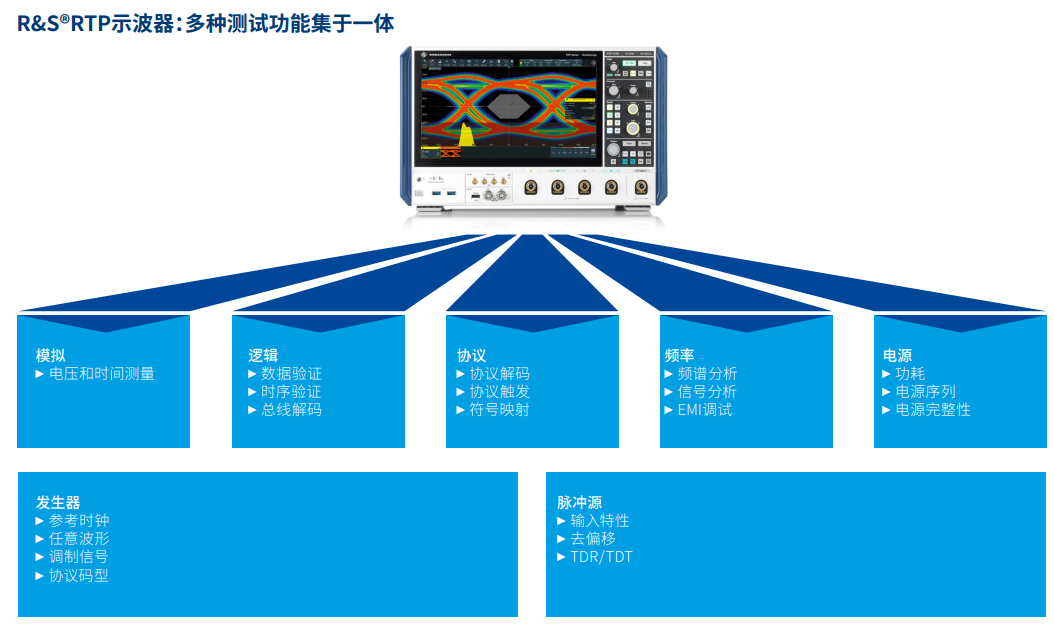

R&S?RTP示波器集成多種儀器功能，可在同一臺儀器上進行時間相關性調試。R&S?RTP還集成了MSO功能、任意波形發生器、16 GHz差分脈沖源以及多路18位高精度電壓和電流通道，是一款功能強大的調試工具。R&S?RTP示波器將所有功能集成于緊湊的儀器內部，其工作噪音低，適用于所有實驗室應用環境。
實時信號完整性
多種儀器功能
結構緊湊，輕松配置
豐富的探頭組合
帶寬
R&S?RTP164：16 GHz（雙通道） / 8 GHz（四通道）
R&S?RTP134：13 GHz（雙通道） / 8 GHz（四通道）
R&S?RTP084：8 GHz（四通道）
R&S?RTP064：6 GHz（四通道）
R&S?RTP044：4 GHz（四通道）
采樣率
40 Gsample/s（雙通道），每通道20 Gsample/s
存儲深度
每通道50 Msample
最高2 Gsample
波形捕獲率
750 000波形/秒
帶 16 路數字通道的混合信號分析選件（MSO)
400 MHz帶寬
5 Gsample/s采樣率
200 Msample存儲深度
| 第 1 步：選擇所需帶寬和通道 | |
| 4 路通道 | |
| 4 GHz | R&S?RTP044 |
| 6 GHz | R&S?RTP064 |
| 8 GHz | R&S?RTP084 |
| 13 GHz | R&S?RTP134 |
| 16 GHz | R&S?RTP164 |
| 第 2 步：選擇其他測試功能 | |
| 16 路數字通道 | R&S?RTP-B1 |
| 任意波形發生器 | R&S?RTP-B6 |
| 16 GHz 差分脈沖源 | R&S?RTP-B7 |
| 多通道功率探頭 （4 + 4 電壓/電流通道） | R&S?RTP-ZVC04 |
| 第 3 步：選擇軟件選件 | |||
| 技術 | 觸發和解碼 | 一致性 | 測試夾具組件 |
| 觸發和解碼包 | R&S?RTP-TDBNDL （包括 R&S?RTP-K1/-K2/-K3/-K6/-K7/-K8/-K9/-K50/-K52/-K55/-K65） | ||
| 嵌入式 | |||
| I2C/SPI | R&S?RTP-K1 | ||
| UART/RS-232/422/485 | R&S?RTP-K2 | ||
| 10/100 Mbit 以太網 | R&S?RTP-K8 | R&S?RTP-K22 | R&S?RT-ZF2 |
| 1 Gbit 以太網 | R&S?RTP-K22 | R&S?RT-ZF2，R&S?RT-ZF2C | |
| 2.5G/5GBASE-T以太網 | R&S?RTP-K25 | R&S?RT-ZF2 | |
| 10 Gbit 以太網 | R&S?RTP-K23 | R&S?RT-ZF2 | |
| 10M/100M/1GBASE-T 節能以太網 | R&S?RTP-K86 | R&S?RT-ZF4，R&S?RT-ZF5 | |
| 8b10b | R&S?RTP-K52 | ||
| MDIO | R&S?RTP-K55 | ||
| USB 1.0/1.1/2.0/HSIC | R&S?RTP-K60 | R&S?RTP-K21 | R&S?RT-ZF1 |
| USB-PD | R&S?RTP-K63 | ||
| USB-SSIC | R&S?RTP-K64 | ||
| USB 3.1 Gen 1 | R&S?RTP-K61 | R&S?RTP-K101 | |
| USB 3.1 Gen 2 | R&S?RTP-K62 | R&S?RTP-K101 | |
| PCI Express Gen 1/2 | R&S?RTP-K72 | R&S?RTP-K81 | |
| PCI Express Gen 3 | R&S?RTP-K83 | ||
| DDR3 | R&S?RTP-K91 | ||
| DDR4 | R&S?RTP-K93 | ||
| 汽車電子 | |||
| CAN/LIN | R&S?RTP-K3 | ||
| CAN-FD | R&S?RTP-K9 | ||
| 10BASE-T1S 以太網 | R&S?RTP-K89 | R&S?RT-ZF7A，R&S?RT-ZF8 | |
| 10BASE-T1L 以太網 | R&S?RTP-K89 | R&S?RT-ZF7A，R&S?RT-ZF8 | |
| 100BASE-T1/BroadR-Reach? 以太網 | R&S?RTP-K57 | R&S?RTP-K24 | R&S?RT-ZF3，R&S?RT-ZF7， R&S?RT-ZF7A，R&S?RT-ZF8 |
| 1000BASE-T1 以太網 | R&S?RTP-K58 | R&S?RTP-K87 | R&S?RT-ZF6， R&S?RT-ZF7A，R&S?RT-ZF8 |
| 航空航天 | |||
| MIL-STD-1553 | R&S?RTP-K6 | ||
| ARINC 429 | R&S?RTP-K7 | ||
| SpaceWire | R&S?RTP-K65 | ||
| 移動通信 | |||
| MIPI RFFE | R&S?RTP-K40 | ||
| MIPI D-PHY | R&S?RTP-K42 | R&S?RTP-K26 | |
| MIPI M-PHY | R&S?RTP-K44 | ||
| 可配置 | |||
| 曼徹斯特編碼，不歸零編碼 | R&S?RTP-K50 | ||
| 總線分析 | R&S?RTP-K35 | ||
| 第 3 步：選擇軟件選件 | |
| 分析 | |
| 信號完整性包 | R&S?RTP-SIBNDL（包括 R&S?RTP-K12/-K19/-K121/-K122/-K141） |
| 去嵌 | R&S?RTP-K121 |
| 去嵌，實時擴展 | R&S?RTP-K122 |
| 高速串行碼型觸發 (8 Gbps CDR) | R&S?RTP-K140 |
| 高速串行碼型觸發 (16 Gbps CDR) | R&S?RTP-K141 |
| 抖動分析 | R&S?RTP-K12 |
| 抖動分解 | R&S?RTP-K133 |
| 抖動和噪聲分解 | R&S?RTP-K134 |
| 瀑布圖 | R&S?RTP-K37 |
| TDR/TDT 分析 | R&S?RTP-K130 |
| 區域觸發 | R&S?RTP-K19 |
| 射頻信號分析 | |
| I/Q 軟件接口 | R&S?RTP-K11 |
| 矢量信號分析軟件 | R&S?VSE |
| 許可加密狗 | R&S?FSPC |
| 脈沖測量 | R&S?VSE-K6 |
| 多通道脈沖分析 | R&S?VSE-K6a |
| 針對調幅/調頻/調相調制單載波的調制分析 | R&S?VSE-K7 |
| GSM/EDGE/EDGE Evolution 信號分析 | R&S?VSE-K10 |
| 瞬態分析 | R&S?VSE-K60 |
| 數字調制信號分析 | R&S?VSE-K70 |
| 3GPP WCDMA 上行鏈路和下行鏈路信號分析 | R&S?VSE-K72 |
| WLAN 信號分析 | R&S?VSE-K91 |
| OFDM 矢量信號分析軟件 | R&S?VSE-K96 |
| LTE 和 LTE Advanced 信號分析 | R&S?VSE-K100/-K102/-K104 |
| LTE 窄帶 IoT 分析 | R&S?VSE-K106 |
| 5G 信號分析 | R&S?VSE-K144 |
| 5G NR MIMO 下行鏈路信號分析 | R&S?VSE-K146 |
| 軟件維護 | R&S?VSE-SWM |
| 第 4 步：選擇硬件選件 | |
| 備用固態驅動器 (Windows 10) | R&S?RTP-B19 |
| 前把手 | R&S?RTP-B20 |
| 適配器，后部選件插槽 | R&S?RTP-B21 |
| 內存升級 | |
| 每通道 100 Msample | R&S?RTP-B101 |
| 每通道 200 Msample | R&S?RTP-B102 |
| 每通道 500 Msample | R&S?RTP-B105 |
| 每通道 1 Gsample | R&S?RTP-B110 |
| 第 5 步：選擇附件 | |
| 1 MΩ 適配器 | R&S?RT-Z1M |
| 前蓋板 | R&S?RTP-Z1 |
| 硬質箱 | R&S?RTP-Z4 |
| 精密 BNC 轉 SMA 適配器 | R&S?RT-ZA16 |
| 高精度、低損耗匹配雙股電纜，長度：1 m | R&S?RT-ZA17 |
| 機架安裝套件 | R&S?ZZA-KN6 |
